Камера MJPEG

Драйвер видеокамер используется для вывода видеопотока камер по протоколам RTSP, MJPEG и JPEG на мнемосхемах проекта.

1. Создайте прототип узла камеры на основе пустого прототипа

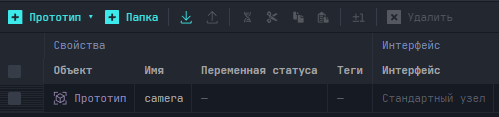

2. Смените название прототипа на camera. Нажмите Сохранить.

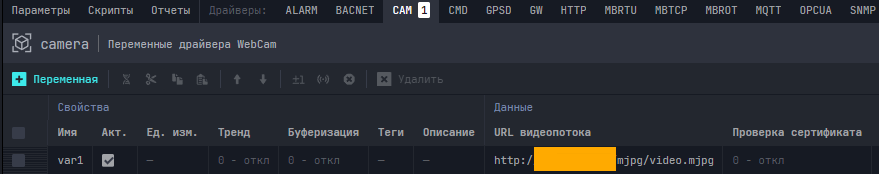

3. Зайдите в прототип camera и во вкладке Cam создайте новую переменную var1. В поле URL видеопотока укажите адрес по схеме http://www.site/.../mjpg/video.mjpg/ Нажмите Сохранить.

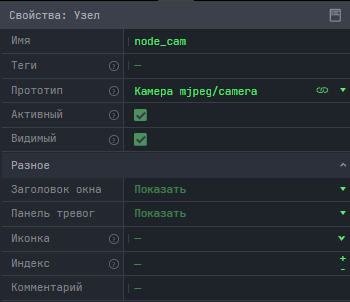

4. Создайте новый узел и переименуйте его, например, в node_cam. В таблице свойств узла в поле Прототип выберите созданный ранее прототип camera. Нажмите Сохранить.

5. Создайте новую мнемосхему. Нажмите Сохранить.

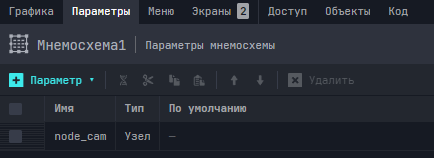

6. Во вкладке Параметры мнемосхемы создайте новый параметр привязки к узлу, например, с именем node_cam. Нажмите Сохранить.

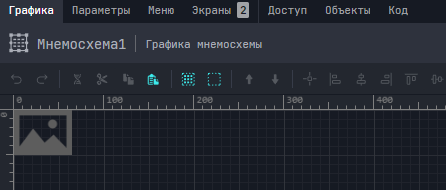

7. Перейдите на вкладку Графика мнемосхемы. Найдите в библиотеке контрол Изображение и добавьте этот элемент на мнемосхему.Нажмите Сохранить.

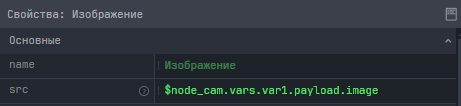

8. В свойствах элемента Изображение в поле src укажите созданную переменную с префиксом узла node_cam и суффиксом payload.image в виде:$node_cam.vars.var1.payload.image. Нажмите Сохранить.

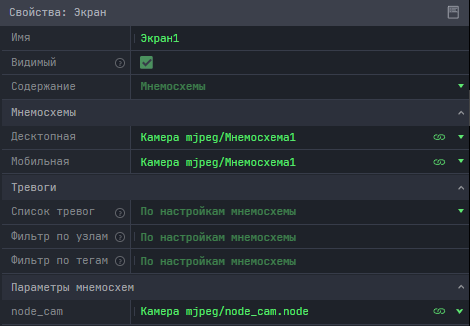

9. Создайте новый экран, в свойствах экрана привяжите созданные узел node_cam и мнемосхему. Нажмите Сохранить. Выполните сборку проекта.

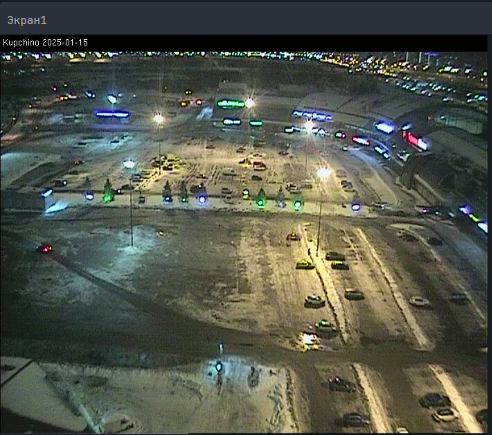

10. На экране появится изображение с камеры по заданному адресу.

Пример на WebSCADA.ru

1. Данные выводятся на Экран1, созданный на основе Мнемосхемы1 и связанный с узлом node.cam, созданного на основе прототипа camera.
